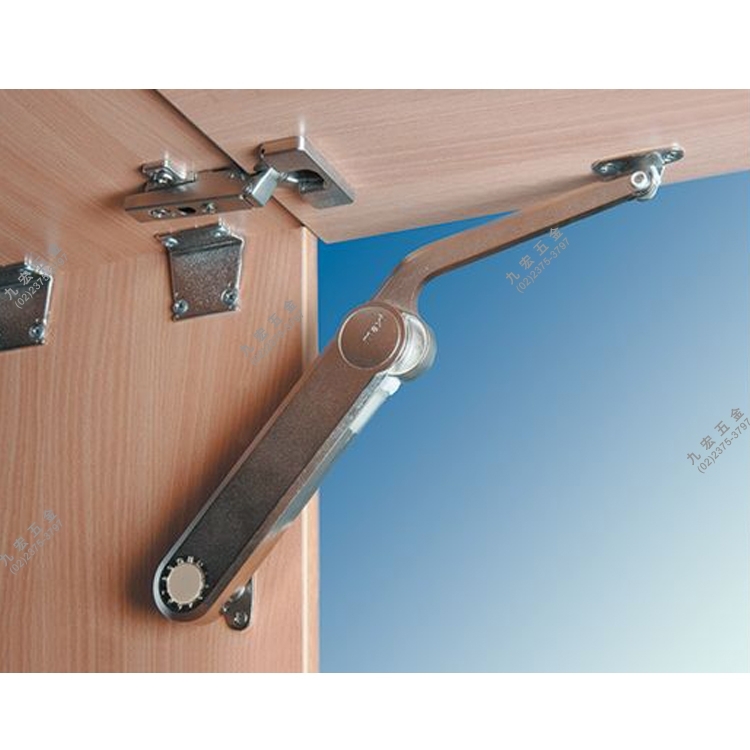

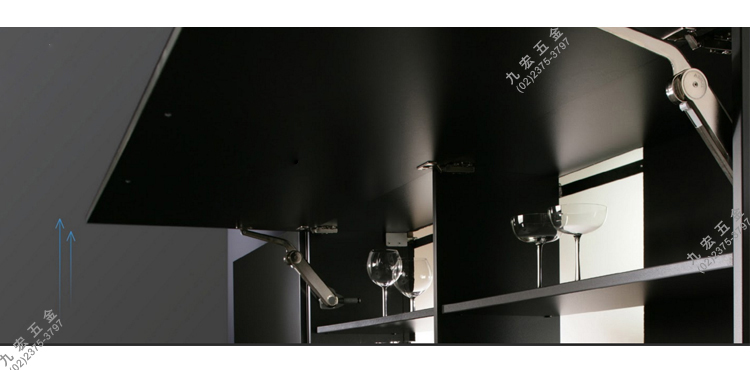

可適用於中片及較重門使用
門片可用於木製掀板及20mm細鋁框使用
可支撐門板鎖定在任何的角度及位置
可試用開啟角度在75、90、110度
手動輔助開啟不費力
可另加購緩衝器
產品規格
| 品名 | HUWIL MAXI 上掀撐桿 |
| 門片載重 : | 每支2 ~ 27 Kg（注意:各開啟角度的載重不同） |

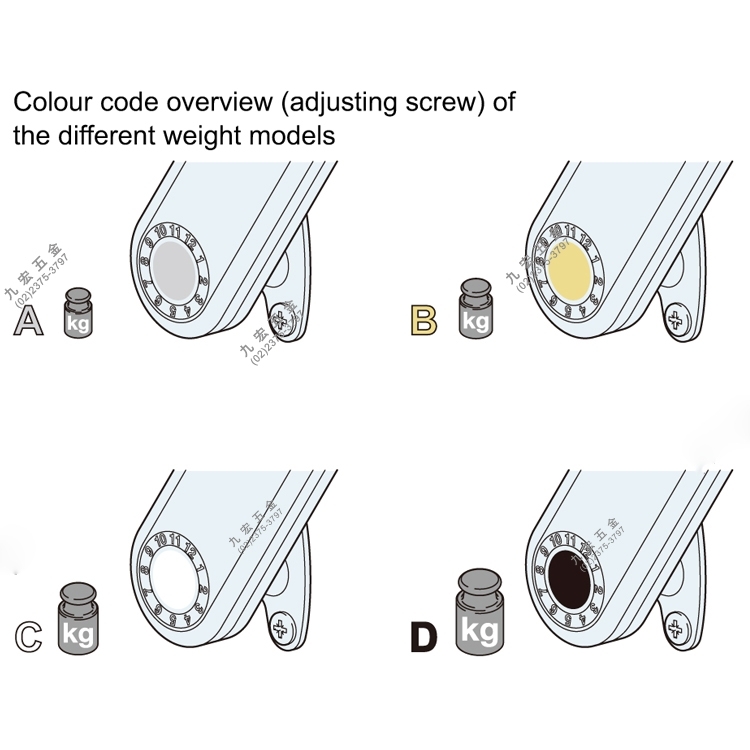

| 顏色 | 輕型米白色六角圈 (M002-B) |
| 重型黑色六角圈 (M004-D) |
| 開啟75° | ||
| 門高 / 重量 | B | D |
| 300 mm | 6.7 ~ 13.7 Kg | 15.4 ~ 27.3 Kg |
| 400 mm | 5.0 ~ 10.3 Kg | 11.6 ~ 20.5 Kg |
| 500 mm | 4.1 ~ 8.3 Kg | 9.4 ~ 16.2 Kg |
| 600 mm | 3.3 ~ 7.0 Kg | 7.6 ~ 13.7 Kg |
| 700 mm | 2.8 ~ 5.7 Kg | 6.5 ~ 11.4 Kg |
| 800 mm | 2.5 ~ 5.1 Kg | 5.7 ~ 10.4 Kg |
| 900 mm | 2.2 ~ 4.6 Kg | 5.2 ~ 9.1 Kg |
| 1000 mm | 2.0 ~ 4.1 Kg | 4.6 ~ 8.2 Kg |
| 開啟90° | ||
| 門高 / 重量 | B | D |
| 300 mm | 5.1 ~ 10.2 Kg | 11.9 ~ 20.8 Kg |
| 400 mm | 3.8 ~ 7.6 Kg | 8.9 ~ 15.6 Kg |
| 500 mm | 3.1 ~ 6.1 Kg | 7.2 ~ 12.5 Kg |
| 600 mm | 2.6 ~ 5.1 Kg | 6.0 ~ 10.4 kg |
| 700 mm | 2.1 ~ 4.2 Kg | 4.9 ~ 8.7 Kg |
| 800 mm | 1.9 ~ 3.9 Kg | 4.4 ~ 7.8 Kg |
| 900 mm | 1.7 ~ 3.4 Kg | 3.9 ~ 6.9 Kg |
| 1000 mm | 1.5 ~ 3.0 Kg | 3.6 ~ 6.2 Kg |
| 開啟110° | ||
| 門高 / 重量 | B | D |
| 300 mm | 3.9 ~ 7.5 Kg | 9.2 ~ 15.0 Kg |
| 400 mm | 2.9 ~ 5.6 Kg | 6.9 ~ 11.2 Kg |
| 500 mm | 2.4 ~ 4.5 Kg | 5.7 ~ 9.0 Kg |
| 600 mm | 1.9 ~ 3.8 Kg | 4.5 ~ 7.6 Kg |
| 700 mm | 1.7 ~ 3.1 Kg | 3.8 ~ 6.2 Kg |
| 800 mm | 1.4 ~ 2.8 Kg | 3.4 ~ 5.6 Kg |
| 900 mm | 1.3 ~ 2.5 Kg | 3.0 ~ 5.0 Kg |
| 1000 mm | 1.1 ~ 2.2 Kg | 2.7 ~ 4.5 Kg |
.jpg)

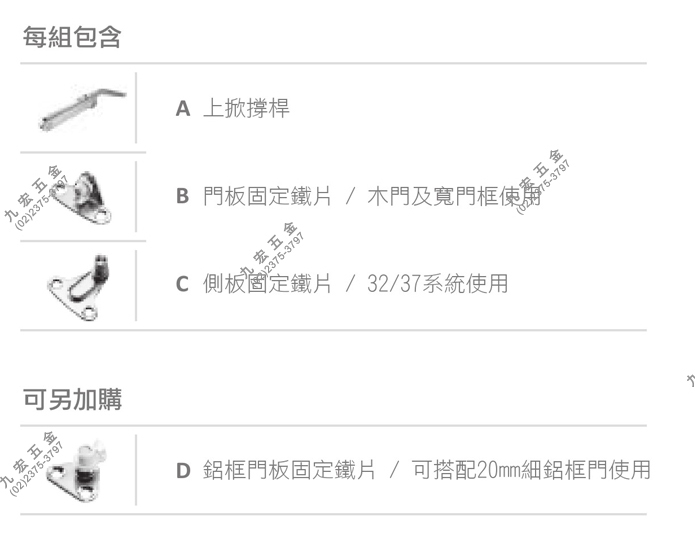

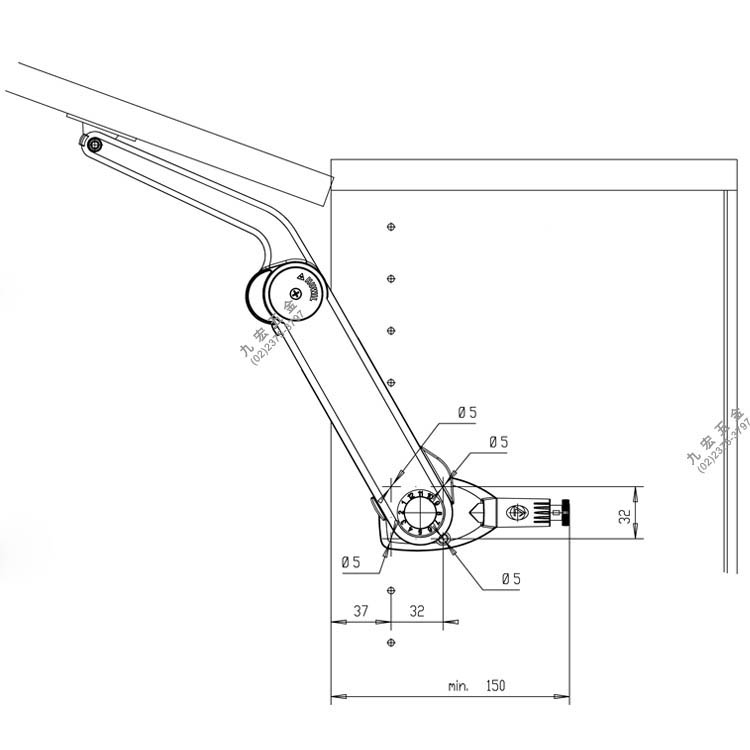

另可加購緩衝器，M651金屬鍍鋅緩衝器
.jpg)
.jpg)

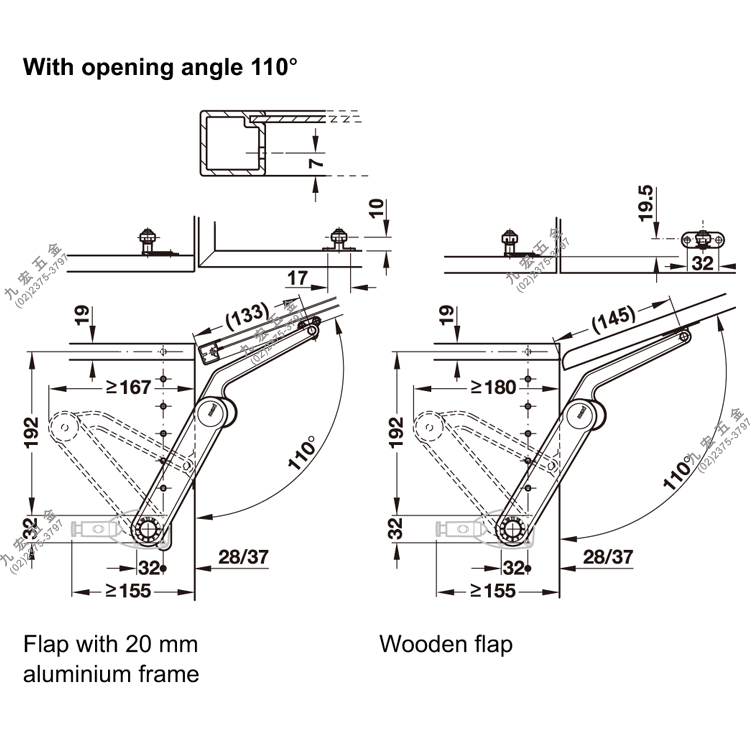

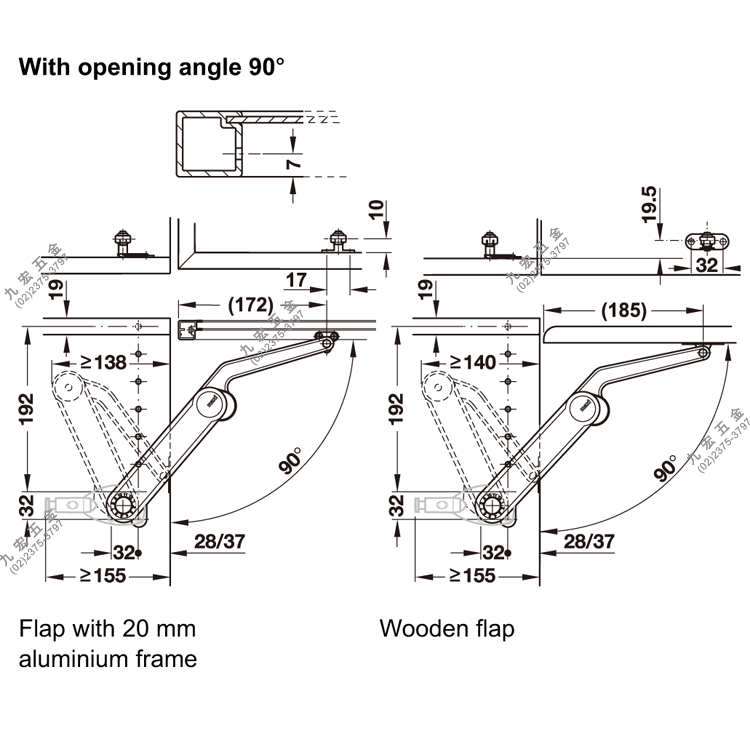

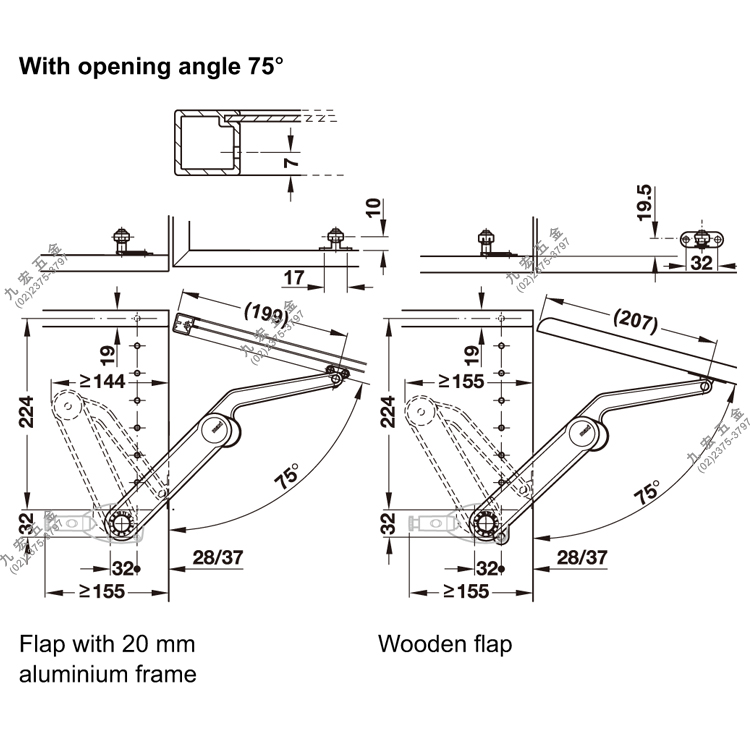

各角度開啟尺寸圖：

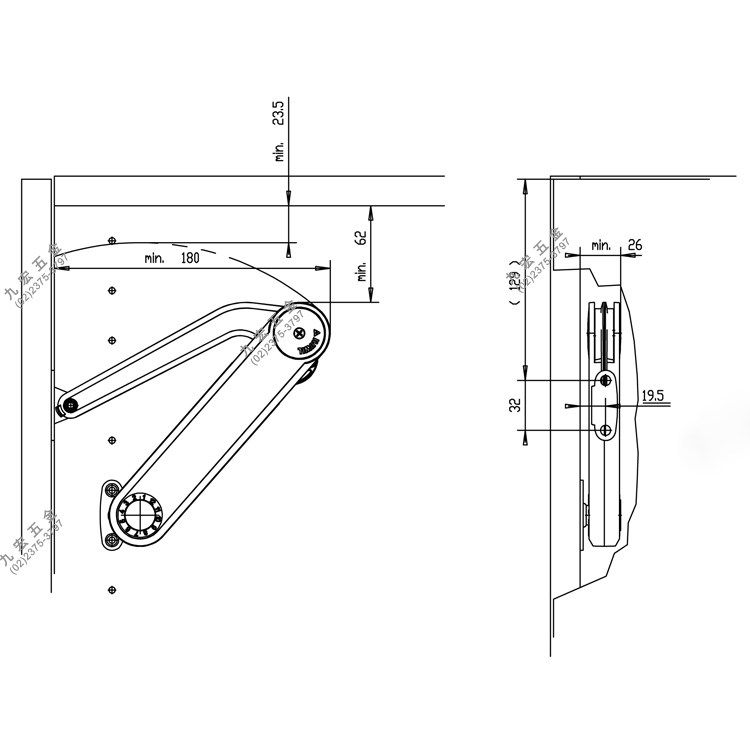

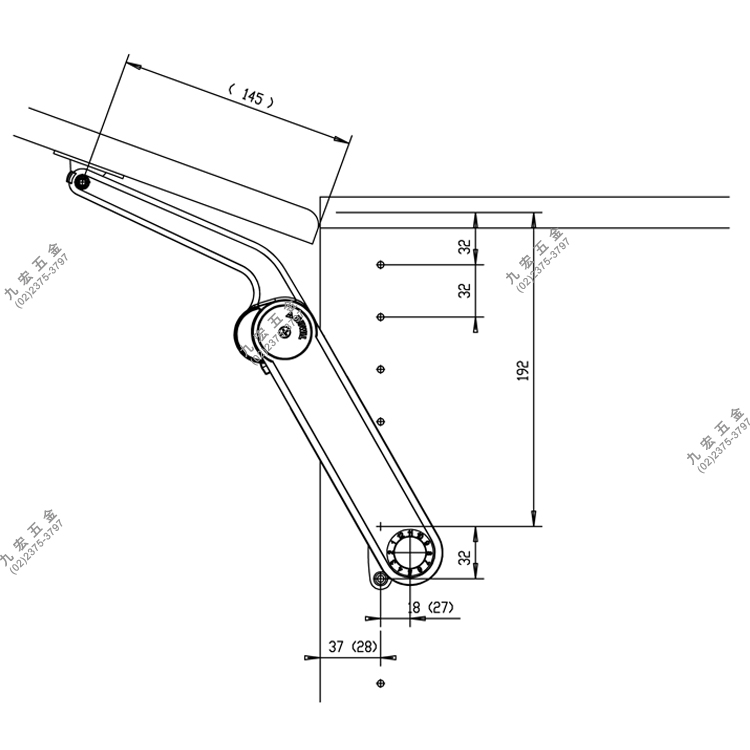

產品尺寸圖：
